型號：AL-1608
通道：16進8出數字音頻處理器
產品說明：

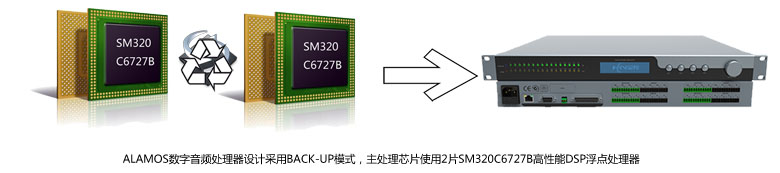

數字音頻處理器屬于集成度較高的數字音頻設備，設備運算指令復雜，且設備在運行過程中會產生一部分熱量，為確保整機能夠24小時不間斷運行且能夠勝任于各種壞境和工程，AL-1608整機設計采用BACK-UP模式，采用低功耗ARM主控芯片AM5K2Ex，浮點運算芯片使用4片SM320C6727B高性能DSP浮點處理器，一個浮點處理器負責4通道輸入，4通道輸出，設備機箱使用鋁合金散熱片和進風、出風風扇導熱。ALAMOS數字音頻處理器設計過程中使用了休眠電路設計。能夠確保有效節能以及避免不必要的熱量產生而導致死機，設備功能模塊無法正常使用等各種異常狀態。
控制芯片使用低功耗的ARM-AM5K2Ex，浮點運算使用4片原裝SM320C6727B，可以有效解決設備死機現象
先進的風道設計和高強度機身可以長久使用
描述：
AL-1608采用ARM-AM5K2Ex為主控處理器，4片32比特SM320C6727B數碼處理器作為中心處理，并采用浮點設計，這一設計可大大提升動態范圍，比24比特的設計質量高出很多倍。具有壓縮、陷波濾波、自動增益控制、先進的反饋抑制（AFS）、噪聲門和消除咝咝聲（De-Essing）全功能矩陣混音功能，為用戶提供天籟之音。

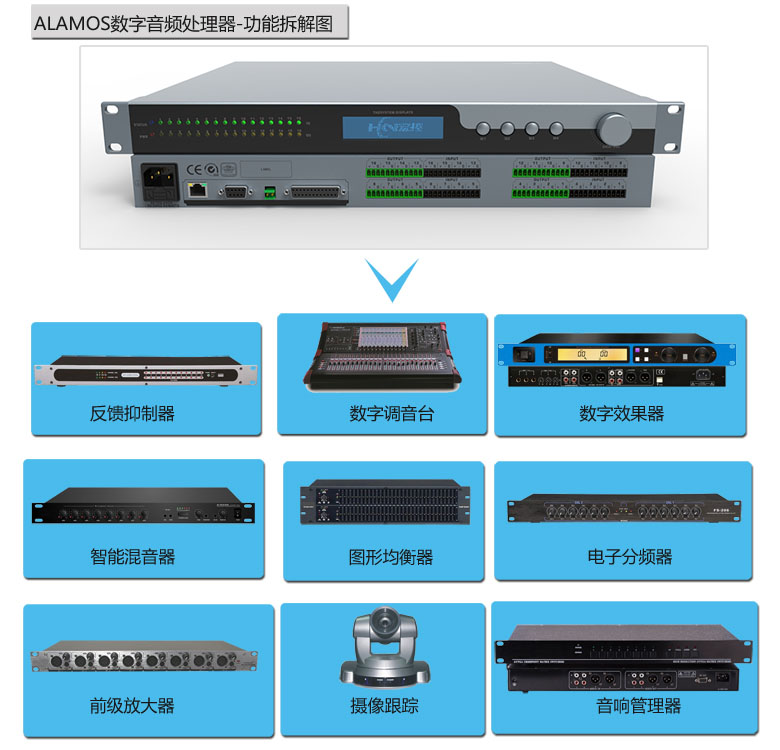

簡述圖：
ALAMOS數字音頻處理器
產品特點：
1、信號處理采用4片SM320C6727B高性能DSP浮點處理芯片
2、內置10ns高速存儲芯片，實時存儲用戶的設置
3、24 bit/48kHz A/D、D/A轉換，音質還原高達96kHz
4、具有壓縮、陷波濾波、自動增益控制、先進的反饋抑制（AFS）、噪聲門和消除咝咝聲（De-Essing）
5、全功能矩陣混音功能，極力為用戶提供天籟之音
6、多組場景預設，可通過軟件簡單完成操作
7、音頻輸入輸出接線方式采用平衡式接法
8、實時顯示音頻狀態、預設的狀態顯示、音頻處理控制信息的顯示
9、RS232/485、GPIO、M-LAN、IR等多種控制端口
10、輸入各通道具備前級放大、信號發生器、擴展器、壓縮器、5段參量均衡、自動混音臺
11、輸出各通道具備8段參量均衡、延時器、分頻器、高低通濾波器、限幅器
12、RS232雙向可編程控制口，可控制其他設備如矩陣切換器、調光器等
13、攝像機自動跟蹤功能，支持協議如：pelco-d，pelco-p
14、ALAMOS軟件支持跨平臺操作，界面人性化，簡潔直觀
15、國際通用電源(AC110V-240V),適合任何地區
技術參數：
型號
AL-1608
機架高度
2U
輸入通道
16
輸出通道
8
主控處理器
ARM-AM5K2Ex BACK-UP
浮點運算芯片
SM320C6727Bx4
浮點運算
每個SM320C6727B負責4路輸入，4路輸出
功放模塊
——
無線話筒
回聲消除
支持
電話耦合
反饋消除
語音跟蹤
電氣參數
輸入量化
48KHz/24bit
A/D動態范圍：
≧113dB
幻像供電：
DC 48V
輸入共模抑制@60Hz
103 dBu @ +20dBu , 60Hz
輸入阻抗：
20k Ω balance，10k Ω unbalance
最大輸入增益：
54dB
輸出量化：
D/A動態范圍：
113dB
輸入到輸出動態范圍：
通道隔離度:
頻率響應:
20～20kHz (±0.5dB)
總諧波失真(THD+N):
≤0.005% @1kHz，+4dBu
輸出阻抗:
100 Ω
最大輸出:
20dBu
工作電源：
AC 110V~240V AC，50Hz /60Hz
工作溫度：
0 - 40 ℃
