  在模擬輸入應用中，用差分還是單端，是個繞不開的問題。這個選擇看似簡單，背后卻牽涉到輸入阻抗、共模抑制、信號擺幅、PCB布局等多個因素。

一、輸入模式

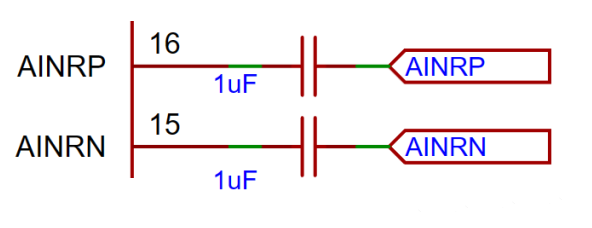

差分輸入：信號接P和N兩根線，ADC采集的是兩腳之間的電壓差。這是性能最好的模式，因為共模噪聲（同時在兩根線上出現的噪聲）會被抵消。

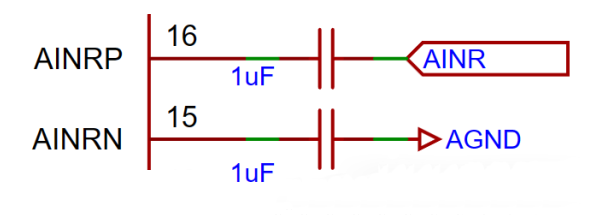

 單端輸入：信號接P腳，N腳接地，ADC采集的是P腳對地的電壓。優點是省引腳，走線簡單。缺點是地線上的噪聲會直接耦合進信號。

二、輸入阻抗：不是越高越好
很多人覺得輸入阻抗越高越好，這樣信號源的負載效應小。實際應用時需看信號源類型。
通常可以分這幾檔，比如5kΩ、10kΩ、40kΩ

麥克風輸入：駐極體麥克風需要2-3kΩ的負載，選5kΩ或10kΩ比較合適。

Line in輸入：信號源輸出阻抗通常幾百歐，選10kΩ或40kΩ都可以，但要注意更高阻抗會引入更多熱噪聲。

長線傳輸：信號線像天線一樣會拾取空間噪聲，這時候用低阻抗輸入反而有利于抑制噪聲。低阻抗對噪聲源的負載更重，噪聲電壓會被拉低。

所以輸入阻抗不是越高越好，得看信號源、走線長度、噪聲環境。

三、共模容差：容易被忽略的關鍵參數

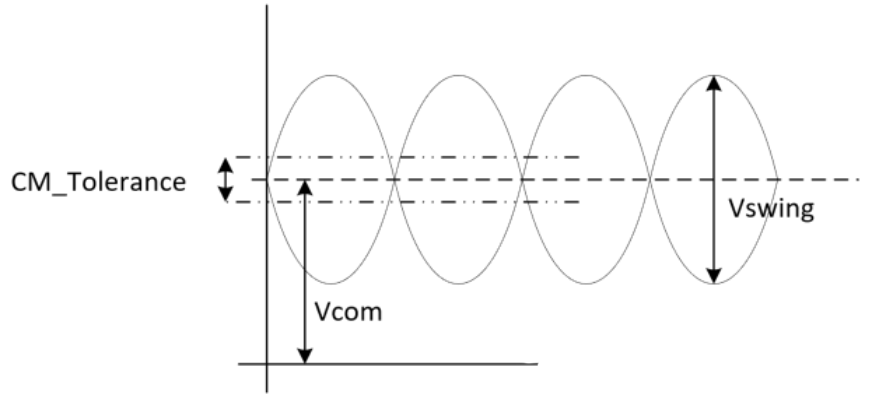

差分輸入的優勢是抑制共模噪聲，但這個抑制能力是有限的。共模容差，就是ADC能容忍的最大共模電壓變化范圍。

通常有三檔可選：

低容差模式：通常支持100mVpp左右（差分）或50mVpp左右（單端）。這是性能最好的模式，信噪比最高，失真最小。適用于共模電壓穩定的場景，比如同一塊PCB上的短距傳輸、電池供電設備

中容差模式：通常支持1Vpp左右（差分）或500mVpp左右（單端）。可以容忍較大的共模變化，但SNR會下降1-2dB。適用于跨板連接、電源波動較大的場景。

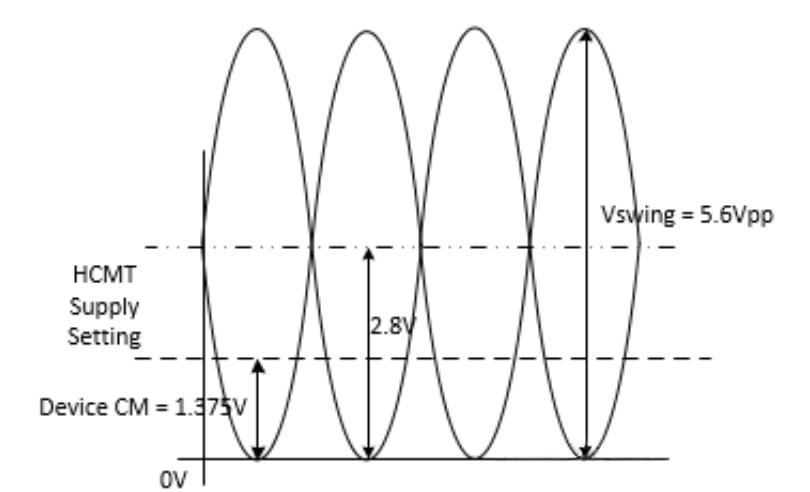

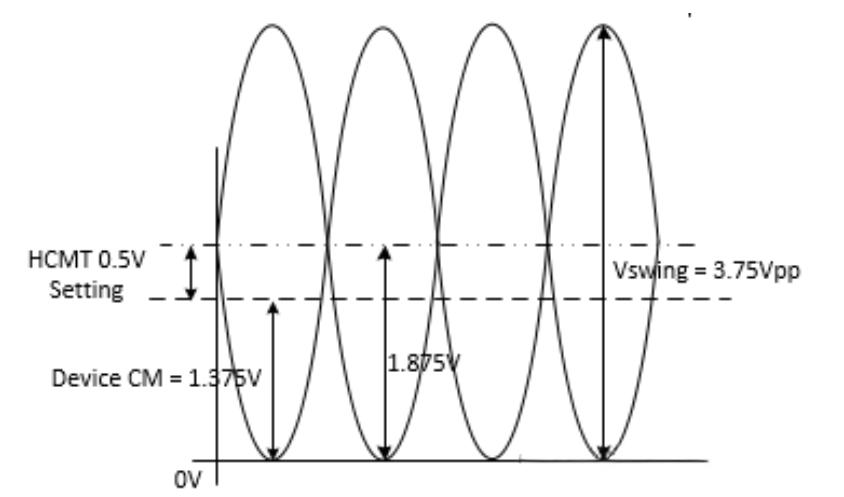

高容差模式（軌到軌）：可以容忍共模電壓在0V到電源電壓之間任意變化，但SNR會大幅下降，通常超過30dB。僅適用于共模電壓變化極其劇烈、其他模式無法工作的特殊場景，比如汽車環境中接地電位差較大的情況。
