VGA接口和RGB接口其實傳輸?shù)男盘柖际且粯拥?。在我們常見的接口中VGA接口是我們經常接觸的，而采用BNC接口的RGBHV怎么焊接成常見的DB15的VGA接口呢？

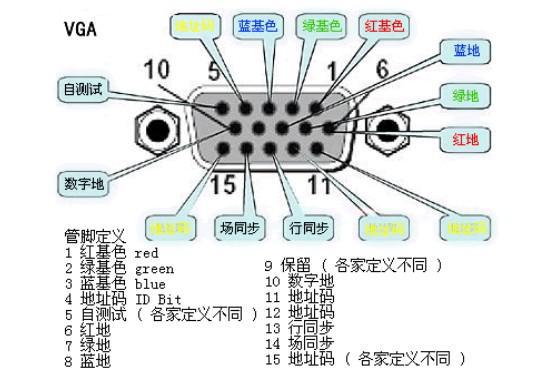

先看看VGA的15針接腳定義

針腳	定義
1腳	紅基色，即VGA線的紅色線的芯線
2腳	綠基色，即VGA線的綠色線的芯線
3腳	藍基色，即VGA線的藍色線的芯線
4腳	不用焊，可空
5腳	不用焊，可空
6腳	紅基色地，即VGA線的紅色線的地線（屏蔽層）
7腳	綠基色地，即VGA線的綠色線的地線（屏蔽層）
8腳	藍基色地，即VGA線的藍色線的地線（屏蔽層）
9腳	不用焊，可空
10腳	行同步地，可選用除紅、綠、藍外的任意一顏色線，建議使用黑色地線（屏蔽層）
11腳	場同步地，可選用除紅、綠、藍外的任意一顏色線，建議使用黃色地線（屏蔽層）
12腳	不用焊，可空
13腳	行同步，黑色芯線
14腳	場同步，黃色芯線
15腳	不用焊，可空
外殼	接地

以上為VGA接口（即通常所說的D15接口）的傳統接線方法，兩頭接法相同。一般最好選用金屬殼的VGA頭。

下面是VGA頭轉RGB的連線方式：

RGB全稱為：RGBHV對應分別是紅基色、綠基色、藍基色、行同步、場同步。是由5個BNC的頭組成的，一個BNC頭只有中間線與屏蔽，簡單來說，只要5個BNC頭分別對應紅、綠、藍、行、場即可。具體對應VGA針腳接法如下：

RGB的焊接方法非常簡單，一一對應即可，注意最好是選用 75 歐的 BNC 頭。
